• 分類：新能源車輛測試
• 作者：
• 來源：
• 發布時間：2022-05-12
• 訪問量：

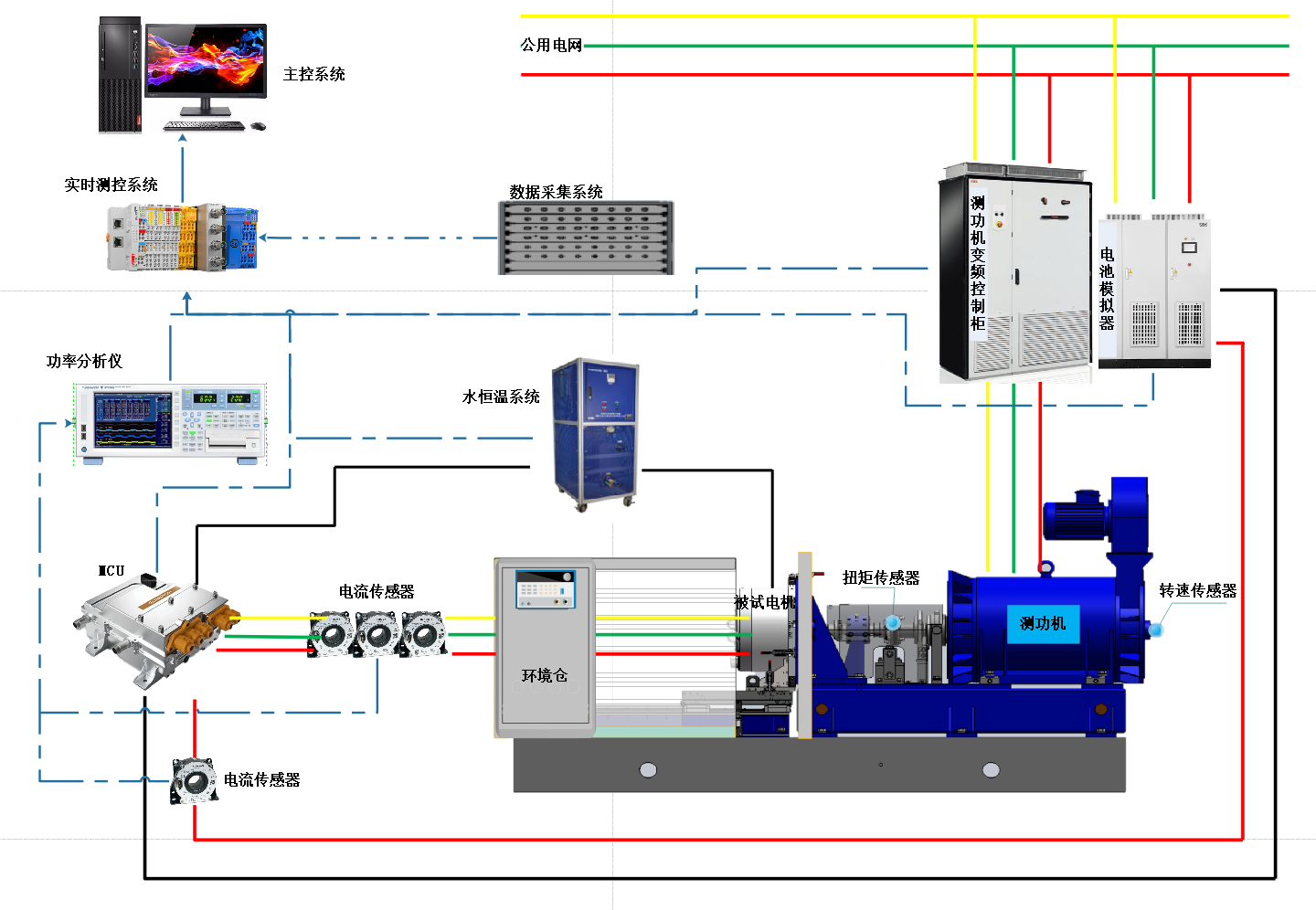

【概要描述】1、概括新能源電機試驗系統主要用于車用新能源永磁同步、異步、開關磁阻等類型電機及控制器的常規性能試驗，耐久和負載試驗，以及其用戶開發研究性試驗（如：電機的開發測試對比等試驗），以滿足其電動車項目開發的需要。新能源電機試驗系統能夠完成對電動汽車車用電機性能的測試工作，為用戶自主研發提供硬件測試保障，協助用戶完善設計方案，驗證產品性能等。也可以模擬整車工況進行整機試驗，滿足其特殊試驗的需求。2、功能堵轉試驗?負載試驗?空載試驗?電動工況?發電工況?效率MAP圖峰值功率/扭矩試驗；額定功率/扭矩試驗；被測電機外特性試驗；被測電機溫升試驗；被測電機扭矩階躍響應試驗；被測電機轉矩控制精度試驗；回饋發電試驗，以及電動與發電切換試驗；電機性能和策略優化試驗（用戶提供控制策略）；電機驅動模式切換和能量管理（用戶提供控制策略）；穩態和道路負載模擬（用戶提供控制策略）；駕駛員仿真如加速、制動、駐車、經濟型或運動型駕駛等試驗（用戶提供控制策略）；ECE和NEDC等標準駕駛循環試驗（用戶提供控制策略）。3、技術標準lGB/T18488.1-2015《電動汽車用電機及其控制器第一部分技術條件》lGB/T18488.2-2015《電動汽車用電機及其控制器第二部分試驗方法》lGB/T29307-2012《電動汽車用驅動電機系統可靠性試驗方法》lGB/T18386-2005《電動汽車能量消耗率和續駛里程試驗方法》lGB/T18385-2005《電動汽車動力性能試驗方法》lGB/T755-2008《旋轉電機定額和性能試驗方法》lGB/T1032-2005《三相異步電機試驗方法》lGB/T1029-2005《三相同步電機試驗方法》lGB/T22669-2008《三相永磁同步電動機試驗方法》lGB/T1311-2008《直流電機試驗方法》lJB/T1093-1983《牽引電機基本試驗方法》lGB/T18385-2005《電動汽車動力性能試驗方法》lGB/T50054-2011《低壓配電設計規范》lGB/T50055-2011《通用用電設備配電設計規范》lGB/T50063-2008《電力裝置的電測量儀表裝置設計規范》lGB/T8196-2003機械安全防護裝置固定式和活動式防護裝置設計與制造一般要求lGB5226.1-2008機械電氣安全機械電氣設備第一部分：通用技術條件4、拓撲結構5、湘儀優勢?湘儀動力測試儀器有限公司歷史悠久，技術力量雄厚，綜合實力居于行業龍頭。憑借多年的技術積累、過硬的產品質量、健全的售后服務體系，湘儀品牌在動力檢測儀器設備行業內獲得了較高的知名度和良好的聲譽。6、配置清單主要配置清單：序號設備名稱備注1測功機電機測功機驅動及負載2扭矩傳感器用于扭矩測量3變頻器采用四象限變頻器基于四象限交流異步電機轉速、轉矩控制技術，控制精準，響應快。4下位機實時控制系統基于?INtime實時操作系統的實時控制儀，與變頻器是?EtherCAT總線通訊，安裝在工控機內部，與?windows系統并行運行。系統中采用實時測控儀?FC4012E測量扭矩和轉速，并做閉環控制，保證控制精度。5上位機控制系統用于控制負載系統執行相關工況任務以及向用戶提供人機控制界面。包括工業控制計算機，測試控制軟件系統等。檢測數據由計算機自動采集處理，并自動建立數據庫，自動打印報表，自動顯示、繪制特性曲線。操作控制簡潔，維護方便。6電池模擬器電池模擬器專為新能源電動汽車行業的電機控制器、驅動電機、整車測試而開發，用于替代動力電池，提供高效、低成本、精準的測試解決方案7功率分析儀主要用來測量電機、控制器、等功率轉換裝置的功率、效率等參量8電機，控制器水溫控制系統用于吸收被試件或者機械傳動裝置的熱量，保證系統的正常試驗過程，提供系統的可靠性及其使用壽命。9環境倉對電機及控制器等電子產品或其他產品、零部件及材料進行高低溫交變試驗、恒定試，模擬溫度濕度變化條件下對產品、零部件及材料進行質量及可靠性測試；10鑄鐵平板及減震系統測功機安裝基礎
